Seat Alhambra 2014 Manual do proprietário (in Portuguese)

339
Situações diversas

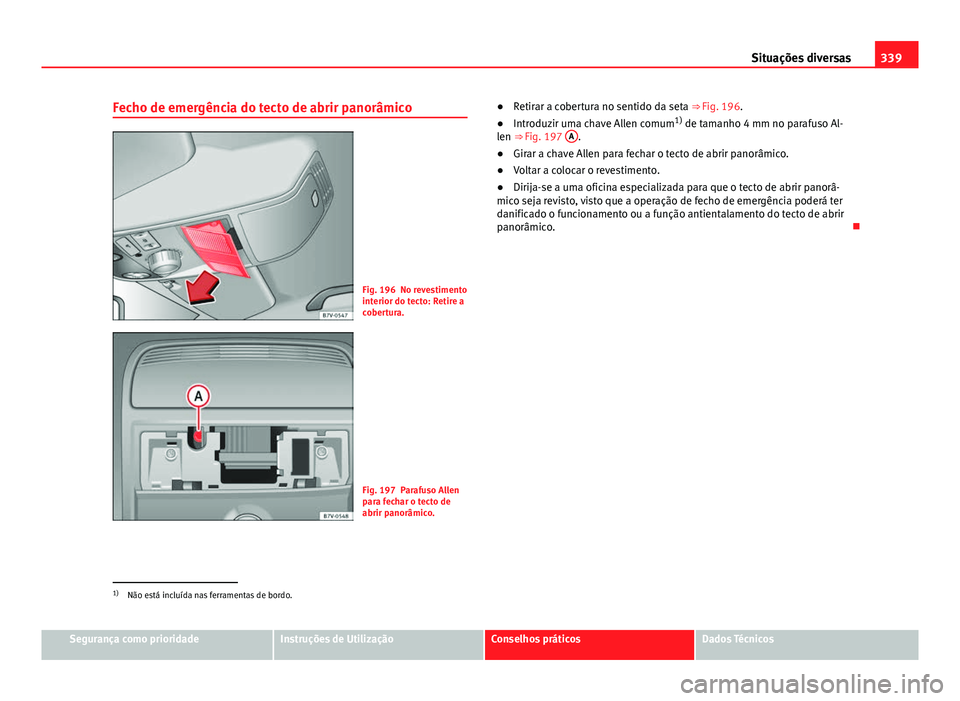

Fecho de emergência do tecto de abrir panorâmico
Fig. 196 No revestimento
interior do tecto: Retire a
cobertura.
Fig. 197 Parafuso Allen
para fechar o tecto de
abrir panorâmico. ●
Retirar a cobertura no sentido da seta ⇒ Fig. 196.
● Introduzir uma chave Allen comum 1)
de tamanho 4 mm no parafuso Al-
len ⇒ Fig. 197 A
.
● Girar a chave Allen para fechar o tecto de abrir panorâmico.
● Voltar a colocar o revestimento.
● Dirija-se a uma oficina especializada para que o tecto de abrir panorâ-
mico seja revisto, visto que a operação de fecho de emergência poderá ter
danificado o funcionamento ou a função antientalamento do tecto de abrir
panorâmico. 
1)
Não está incluída nas ferramentas de bordo.
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

340Situações diversas

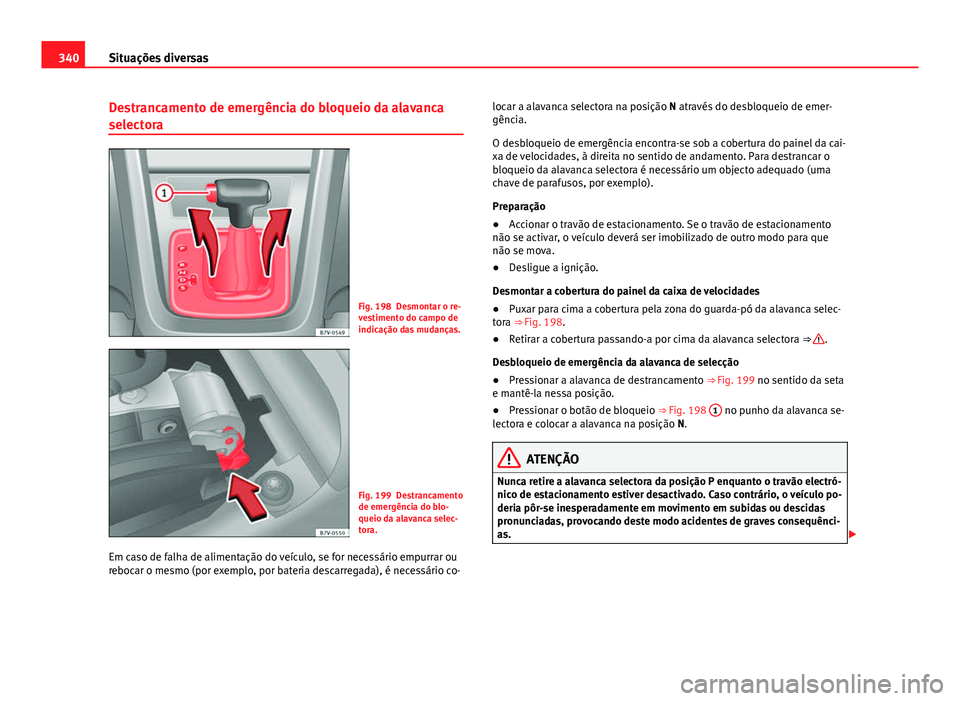

Destrancamento de emergência do bloqueio da alavanca
selectora
Fig. 198 Desmontar o re-
vestimento do campo de
indicação das mudanças.
Fig. 199 Destrancamento
de emergência do blo-
queio da alavanca selec-
tora.
Em caso de falha de alimentação do veículo, se for necessário empurrar ou
rebocar o mesmo (por exemplo, por bateria descarregada), é necessário co- locar a alavanca selectora na posição N através do desbloqueio de emer-
gência.
O desbloqueio de emergência encontra-se sob a cobertura do painel da cai-
xa de velocidades, à direita no sentido de andamento. Para destrancar o
bloqueio da alavanca selectora é necessário um objecto adequado (uma
chave de parafusos, por exemplo).
Preparação
●
Accionar o travão de estacionamento. Se o travão de estacionamento
não se activar, o veículo deverá ser imobilizado de outro modo para que
não se mova.
● Desligue a ignição.
Desmontar a cobertura do painel da caixa de velocidades
● Puxar para cima a cobertura pela zona do guarda-pó da alavanca selec-
tora ⇒ Fig. 198.
● Retirar a cobertura passando-a por cima da alavanca selectora ⇒ 
.
Desbloqueio de emergência da alavanca de selecção
● Pressionar a alavanca de destrancamento ⇒ Fig. 199 no sentido da seta
e mantê-la nessa posição.
● Pressionar o botão de bloqueio ⇒ Fig. 198 1
no punho da alavanca se-
lectora e colocar a alavanca na posição N.
ATENÇÃO
Nunca retire a alavanca selectora da posição P enquanto o travão electró-
nico de estacionamento estiver desactivado. Caso contrário, o veículo po-
deria pôr-se inesperadamente em movimento em subidas ou descidas
pronunciadas, provocando deste modo acidentes de graves consequênci-
as. 

341
Situações diversas
CUIDADO

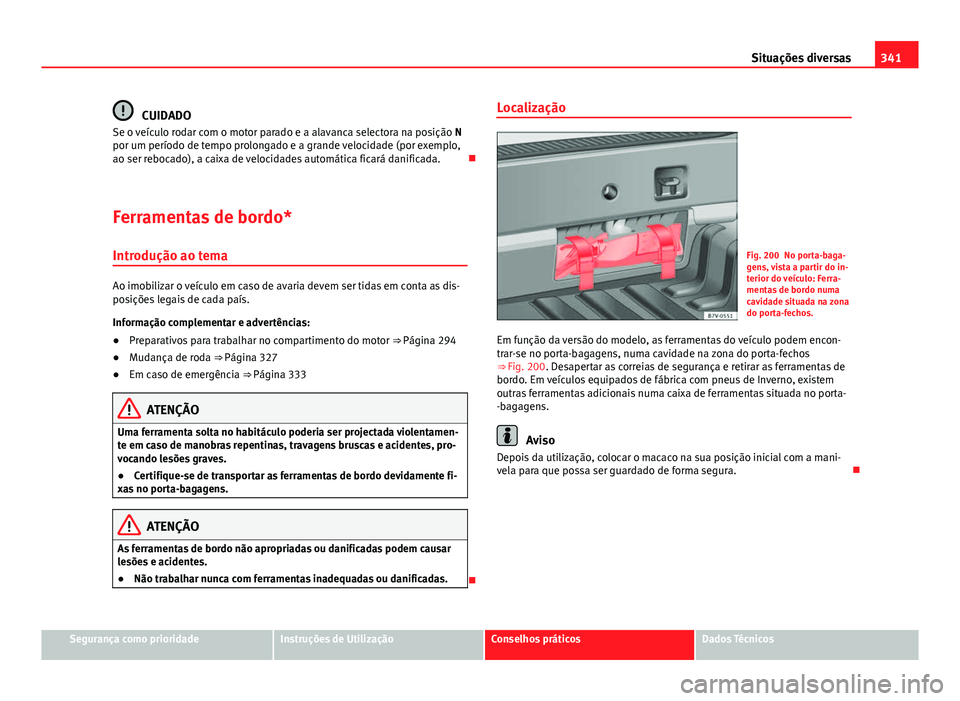

Se o veículo rodar com o motor parado e a alavanca selectora na posição N
por um período de tempo prolongado e a grande velocidade (por exemplo,
ao ser rebocado), a caixa de velocidades automática ficará danificada. 
Ferramentas de bordo* Introdução ao tema
Ao imobilizar o veículo em caso de avaria devem ser tidas em conta as dis-
posições legais de cada país.
Informação complementar e advertências:
● Preparativos para trabalhar no compartimento do motor ⇒ Página 294
● Mudança de roda ⇒  Página 327
● Em caso de emergência ⇒  Página 333
ATENÇÃO
Uma ferramenta solta no habitáculo poderia ser projectada violentamen-
te em caso de manobras repentinas, travagens bruscas e acidentes, pro-
vocando lesões graves.
● Certifique-se de transportar as ferramentas de bordo devidamente fi-
xas no porta-bagagens.
ATENÇÃO
As ferramentas de bordo não apropriadas ou danificadas podem causar
lesões e acidentes.
● Não trabalhar nunca com ferramentas inadequadas ou danificadas.
 Localização
Fig. 200 No porta-baga-
gens, vista a partir do in-
terior do veículo: Ferra-
mentas de bordo numa
cavidade situada na zona
do porta-fechos.
Em função da versão do modelo, as ferramentas do veículo podem encon-
trar-se no porta-bagagens, numa cavidade na zona do porta-fechos
⇒ Fig. 200. Desapertar as correias de segurança e retirar as ferramentas de bordo. Em veículos equipados de fábrica com pneus de Inverno, existem
outras ferramentas adicionais numa caixa de ferramentas situada no porta-
-bagagens.
Aviso
Depois da utilização, colocar o macaco na sua posição inicial com a mani-
vela para que possa ser guardado de forma segura. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

342Situações diversas
Componentes
Fig. 201 Componentes
do jogo de ferramentas
de bordo.
O conjunto de ferramentas de bordo depende do equipamento do veículo.
Em seguida é descrito o equipamento máximo.
Elementos das ferramentas do veículo
⇒  Fig. 201
Adaptador para o parafuso anti-roubo. A SEAT recomenda levar sempre
no veículo o adaptador para os parafusos das rodas, juntamente com
as ferramentas de bordo. Na parte frontal do adaptador está gravado o
código dos parafusos das rodas. Em caso de perda, poderá obter outro
adaptador indicando o referido número. Anotar o código dos parafusos
das rodas e guardá-lo noutro lugar que não o veículo.
Argola de reboque, enroscável.
Chave para as rodas.
Macaco. Rebater o macaco antes de o voltar a colocar na caixa de ferra-
mentas.
Macaco. Antes de guardar o macaco na caixa de ferramentas é neces-
sário rebater por completo a garra do mesmo.
Chave de fendas com sextavado interior no punho para desapertar e
apertar os parafusos da roda. A broca da chave de fendas é intercambi-
1
234
5
6
ável. Caso seja necessária, a chave de fendas encontra-se debaixo da
chave para as rodas.
Gancho metálico para extrair os tampões do cubo da roda, tampões in-
tegrais ou os protectores dos parafusos da roda.

7

343
Situações diversas
Fusíveis
Introdução ao tema
Devido ao desenvolvimento constante do veículo, das atribuições dos fusí-
veis em função do equipamento e da utilização de um mesmo fusível para
vários dispositivos eléctricos, no momento da impressão não é possível
disponibilizar um resumo actualizado das posições dos fusíveis do consu-
mo eléctrico. Para obter informação detalhada sobre a ocupação dos fusí-
veis, dirija-se a um Serviço Técnico.
Em princípio, um fusível pode estar atribuído a vários dispositivos. De for-
ma inversa, é possível que a um dispositivo correspondam vários fusíveis.
Substituir os fusíveis apenas se a causa do erro tiver sido solucionada. Se
um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema
eléctrico deverá ser inspeccionado por um serviço de assistência técnica.
Informação complementar e advertências:
● Preparativos para trabalhar no compartimento do motor ⇒ Página 294
ATENÇÃO
A alta tensão do sistema eléctrico pode provocar descargas e queimadu-
ras graves, podendo chegar a causar a morte!
● Nunca toque nos cabos eléctricos do sistema de ignição.
● Evitar os curto-circuitos na instalação eléctrica.
ATENÇÃO
Utilizar fusíveis inadequados, reparar fusíveis e fazer ligação directa de
um circuito de corrente sem fusíveis, pode provocar um incêndio e lesões
graves.
● Nunca utilize fusíveis de capacidade superior. Substitua os fusíveis
somente por fusíveis com a mesma amperagem (mesma cor e inscrição) e
tamanho.
● Nunca reparar um fusível.
● Nunca substituir os fusíveis por uma tira metálica, um grampo ou si-
milar.
CUIDADO
● Para não danificar o sistema eléctrico do veículo, antes de substituir um
fusível deverá desligar sempre a ignição, as luzes e dispositivos eléctricos
restantes, e extrair a chave da ignição.
● Se um fusível for substituído por outro de maior amperagem, podem
ocorrer danos noutro ponto do sistema eléctrico.
● Proteger as caixas de fusíveis abertas para evitar a entrada de sujidades
ou humidade. A sujidade e a humidade nas caixas de fusíveis podem origi-
nar danos no sistema eléctrico.
Aviso
● A um consumidor podem corresponder vários fusíveis.
● Um fusível pode pertencer também a vários consumidores. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

344Situações diversas
Fusíveis do veículo
Fig. 202 No painel de
instrumentos do lado do
condutor: tampa da caixa
de fusíveis.
Fig. 203 No comparti-
mento do motor: tampa
da caixa de fusíveis.

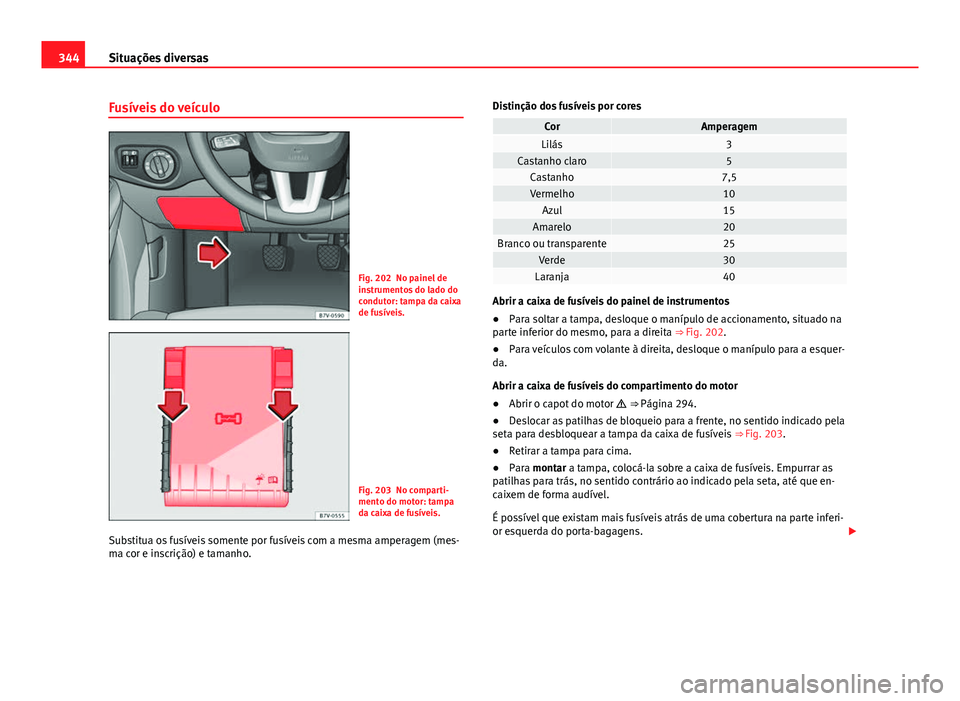

Substitua os fusíveis somente por fusíveis com a mesma amperagem (mes-
ma cor e inscrição) e tamanho. Distinção dos fusíveis por cores
CorAmperagemLilás3Castanho claro5Castanho7,5Vermelho10Azul15Amarelo20Branco ou transparente25Verde30Laranja40
Abrir a caixa de fusíveis do painel de instrumentos
●
Para soltar a tampa, desloque o manípulo de accionamento, situado na
parte inferior do mesmo, para a direita ⇒ Fig. 202.
● Para veículos com volante à direita, desloque o manípulo para a esquer-
da.
Abrir a caixa de fusíveis do compartimento do motor
● Abrir o capot do motor  ⇒  Página 294.
● Deslocar as patilhas de bloqueio para a frente, no sentido indicado pela
seta para desbloquear a tampa da caixa de fusíveis ⇒ Fig. 203.
● Retirar a tampa para cima.
● Para montar a tampa, colocá-la sobre a caixa de fusíveis. Empurrar as
patilhas para trás, no sentido contrário ao indicado pela seta, até que en-
caixem de forma audível.
É possível que existam mais fusíveis atrás de uma cobertura na parte inferi-
or esquerda do porta-bagagens. 

345
Situações diversas
CUIDADO
● Desmonte as tampas das caixas de fusíveis e volte a montá-las correcta-
mente para evitar a ocorrência de danos no veículo.
● Proteger as caixas de fusíveis abertas para evitar a entrada de sujidades
ou humidade. A sujidade e a humidade nas caixas de fusíveis podem origi-
nar danos no sistema eléctrico.
Aviso
Existem no veículo mais fusíveis além dos indicados neste capítulo. Estes
devem ser substituídos exclusivamente numa oficina especializada. 
Substituir um fusível fundido
Fig. 204 Representação
de um fusível fundido.
Fig. 205 Extrair ou colo-
car um fusível.
Preparativos
● Desligue a ignição, as luzes e todos os dispositivos eléctricos.
● Abrir a caixa de fusíveis correspondente
⇒ Página 344
Reconhecer um fusível fundido
Irá reconhecer um fusível fundido se a tira de metal estiver fundida
⇒  Fig. 204.
Iluminar o fusível com uma lanterna. Deste modo será mais fácil reconhecer
se o fusível está fundido.
Substituir um fusível
● Se necessário, extrair as pinças de plástico da tampa da caixa de fusí-
veis.
● Caso sejam fusíveis pequenos , encaixar a pinça a partir de cima
⇒  Fig. 205 
.
● Caso sejam fusíveis maiores , deslocar a pinça lateralmente sobre o fusí-
vel ⇒ Fig. 205 
.
● Retirar o fusível afectado. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

346Situações diversas

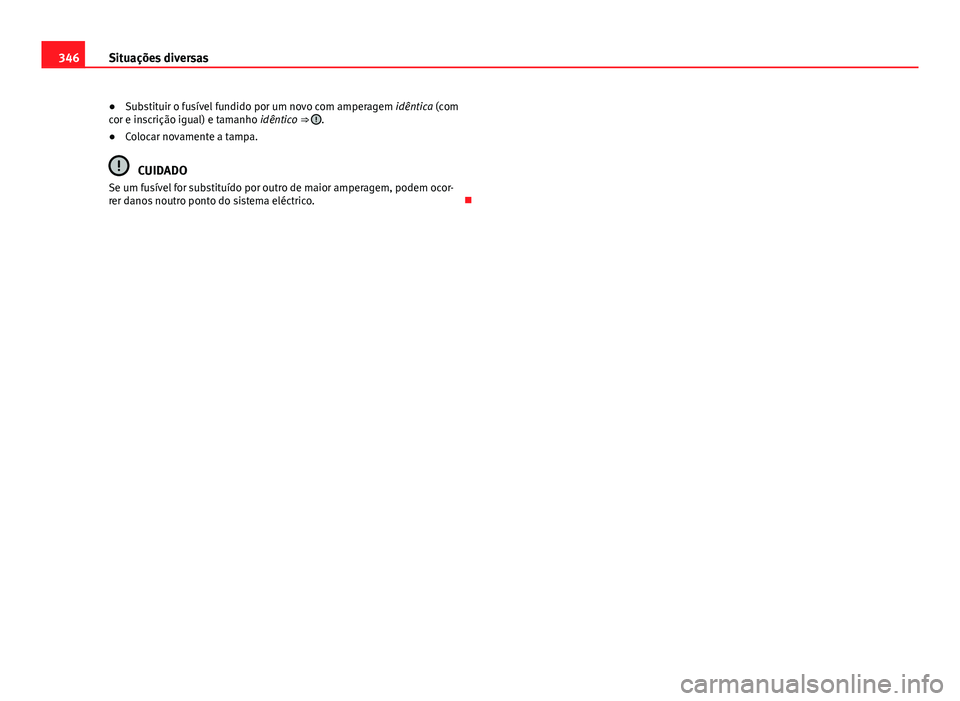

● Substituir o fusível fundido por um novo com amperagem idêntica (com
cor e inscrição igual) e tamanho idêntico ⇒ 
.
● Colocar novamente a tampa.
CUIDADO
Se um fusível for substituído por outro de maior amperagem, podem ocor-
rer danos noutro ponto do sistema eléctrico. 

347
Situações diversas
Substituição de lâmpadas
Introdução ao tema
Uma substituição de lâmpadas requer uma certa destreza manual. Se não
tem a certeza, a SEAT recomenda que se dirija a um Serviço Técnico, ou que
solicite a ajuda de pessoal especializado. Regra geral é necessário um es-
pecialista, caso seja necessário desmontar outros componentes do veículo
além das lâmpadas ou caso haja necessidade de substituir as lâmpadas de
descarga de gás.
Deveria ter sempre no veículo as lâmpadas de substituição imprescindíveis
para a segurança durante o andamento. Pode adquirir lâmpadas de substi-
tuição em Serviços Técnicos. Em alguns países a lei obriga a levar lâmpa-
das de substituição.
Conduzir com lâmpadas avariadas na iluminação exterior do veículo pode
implicar uma infracção da lei.
Especificações adicionais das lâmpadas
As especificações de algumas lâmpadas de faróis ou de farolins traseiros
montados de fábrica podem diferir das especificações das lâmpadas con-
vencionais. A denominação consta no conector da lâmpada ou na ampola
da mesma.
Informação complementar e advertências:
● Luzes e visibilidade ⇒ Página 102
● Preparativos para trabalhar no compartimento do motor ⇒ Página 294
● Ferramentas do veículo ⇒ Página 341
● Fusíveis ⇒ Página 343
ATENÇÃO
Se a estrada não estiver suficientemente iluminada e o veículo não for
claramente visível para os outros condutores, pode acontecer um aciden-
te.
ATENÇÃO
Substituir as lâmpadas inadequadamente pode originar acidentes de
graves consequências.
● Sempre que realize trabalhos na zona do compartimento do motor,
leia previamente e respeite as recomendações ⇒ Página 294. Em qual-
quer veículo, o compartimento do motor é uma zona que envolve perigos
e pode causar lesões graves.
● As lâmpadas de descarga de gás funcionam com alta tensão, que po-
de causar lesões graves ou mortais se manipuladas incorrectamente.
● As lâmpadas H7 e as lâmpadas de descarga de gás encontram-se sob
pressão e podem explodir ao serem substituídas.
● Substituir as lâmpadas afectadas somente após estas terem arrefeci-
do.
● Nunca substitua as lâmpadas pessoalmente se não estiver familiari-
zado com as operações necessárias. Se não estiver seguro sobre os pro-
cedimentos a realizar, dirija-se a uma oficina especializada para que rea-
lizem os trabalhos necessários.
● Não tocar na ampola de vidro da lâmpada directamente com os de-
dos. As marcas dos dedos evaporam-se com o calor da lâmpada acesa,
«embaciando» o reflector.
● As carcaças do farol no compartimento do motor e do farolim traseiro
contêm elementos cortantes. Proteger as mãos ao substituir as lâmpa-
das. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

348Situações diversas
CUIDADO
Caso depois de substituir uma lâmpada, as tampas de borracha ou os pro-
tectores de plástico na carcaça do farol não sejam colocados correctamen-
te, podem ocorrer danos na instalação eléctrica (sobretudo se entrar água). 
Aviso de controlo
acende- -sePossível causaSolução

A lâmpada da iluminação ex-
terior do veículo não funcio-
na.Substituir a lâmpada avariada.
Ao ligar a ignição acendem-se durante uns segundos alguns avisos de ad-
vertência e de controlo enquanto é realizado um controlo da função. Apa-
gam-se decorridos alguns segundos.
Controlo das lâmpadas do reboque engatado
Em veículos com dispositivo para reboque montado de fábrica são controla-
das também determinadas lâmpadas do reboque, se a tomada de corrente
do mesmo estiver correctamente ligada.
A avaria de um indicador de mudança de direcção do reboque é indicada
no painel de instrumentos ao duplicar a cadência com a qual pisca o indica-
dor de mudança de direcção ( ou ) ⇒  Página 102.
● Falha geral de todos os indicadores de mudança de direcção de um la-
do.
● Falha da luz traseira de um lado (em alguns modelos, também da luz da
matrícula).
● Falha das duas luzes de travão.
ATENÇÃO
Se não forem tidos em conta os avisos de advertência e as mensagens, o
veículo poderá ficar parado no meio do trânsito, ou poderão ocorrer aci-
dentes e feridos graves.
● Não ignorar nunca as luzes de aviso, nem as mensagens de texto.
● Assim que for possível e seguro, pare o veículo.
CUIDADO
Caso sejam ignorados os avisos de controlo que se acendam e as mensa-
gens de texto, poderão ocorrer avarias no veículo.
Aviso
Em caso se avaria de um díodo emissor de luz (LED) de uma luz traseira,
não será indicada. Contudo, se a avaria ocorre em todos os díodos, é indi-
cada através do aviso de controlo . 
Informação para substituir uma lâmpada
Lista de verificação
Para substituir uma lâmpada, realize as seguintes operações sempre na se-
quência indicada ⇒ 
:
Estacionar o veículo a uma distância segura do trânsito e sobre um pi-
so plano e firme .
Active o travão de estacionamento electrónico ⇒ Página 194.
Rode o comando das luzes para a posição 0 ⇒ Página 102.
Coloque o manípulo do indicador de mudança de direcção na posição
neutra ⇒ Página 102. Caixa de velocidades automática: coloque a alavanca selectora na po-
sição P ⇒ Página 185. 
1.
2.
3.
4.
5.
